Cum să calibrați o cântar de camion: Ghid pas cu pas

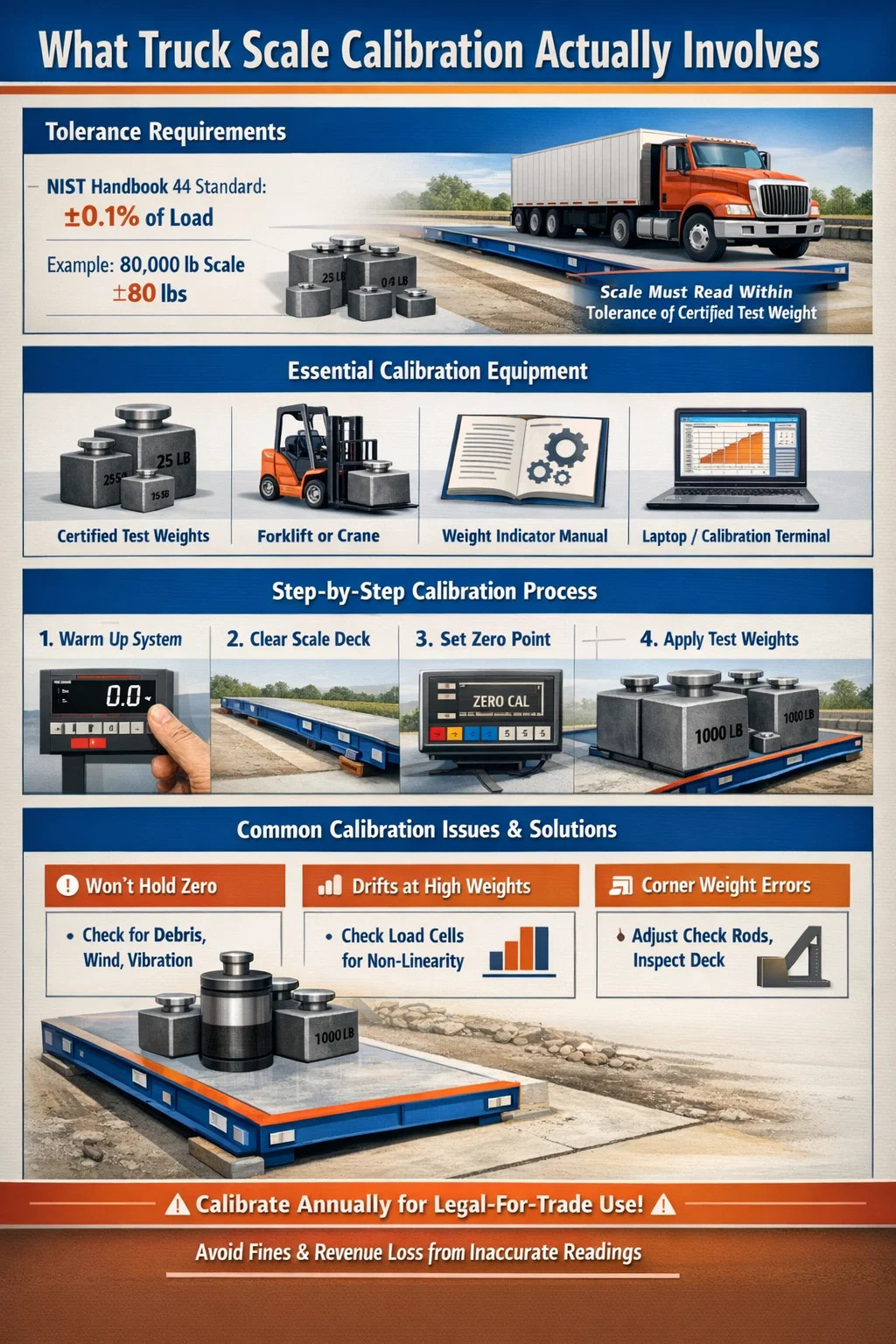

Răspunsul direct: Ce implică de fapt calibrarea cântarelor de camion

Calibrarea a cântar de camion înseamnă ajustarea setărilor interne ale cântarului, astfel încât citirile de greutate pe care le produce să se potrivească cu greutățile de referință cunoscute într-o toleranță acceptabilă. Pentru majoritatea cântarelor comerciale, această toleranță este ±0,1% din sarcina aplicată , așa cum este definit de Manualul 44 al Institutului Național de Standarde și Tehnologie (NIST). În practică, aceasta înseamnă că un cântar de camion de 80.000 lb trebuie să citească în ±80 lbs dintr-o greutate de testare certificată la orice punct de încărcare dat.

Procesul implică plasarea greutăților de testare certificate sau a unui vehicul încărcat cu greutate cunoscută pe puntea cântarului, citirea ieșirii indicatorului și ajustarea parametrilor de calibrare în indicatorul de greutate sau cutia de joncțiune până când citirea afișată se încadrează în toleranță. Majoritatea cântarelor digitale moderne folosesc ajustări ale intervalului și zero bazate pe software, în timp ce sistemele analogice mai vechi pot necesita modificări fizice ale potențiometrului.

Calibrarea nu este opțională pentru aplicațiile legale pentru comerț. Dacă cântarul dvs. de camion este utilizat pentru tranzacții comerciale - facturare în funcție de greutate, conformitatea guvernamentală sau vânzări de mărfuri reglementate de USDA - acesta trebuie să fie calibrat și certificat de un inspector de greutăți și măsuri autorizat la intervale determinate de statul sau jurisdicția dvs., de obicei la fiecare șase până la douăsprezece luni .

Echipamentul de care aveți nevoie înainte de a începe calibrarea cântarului camionului

Încercarea de calibrare fără echipamentul potrivit produce rezultate nesigure. Iată ce necesită o configurație adecvată de calibrare a cântarului de camion:

• Greutăți de testare certificate: Greutăți din fontă clasa F certificate de o autoritate de stat pentru greutăți și măsuri. Pentru o calibrare a cântarului cu capacitate maximă, în mod ideal, doriți greutăți de testare egale cu cel puțin 50% din capacitatea nominală a cântarului. Un cântar cu capacitate de 100.000 de lb necesită un minim de 50.000 de lb în greutăți de testare certificate pentru o calibrare semnificativă în mai multe puncte.
• Indicator de greutate sau manual controler: Fiecare model de indicator are o secvență specifică de intrare de calibrare. Mărcile comune includ Mettler Toledo, Rice Lake, Fairbanks și Cardinal. Fără manual, nu puteți accesa corect modul de calibrare.
• Stivuitor sau macara: Greutățile de testare certificate pentru un cântar de camion cântăresc de la sute la mii de lire sterline fiecare. Aveți nevoie de echipamente de ridicare evaluate pentru lucrare.
• Fișa de înregistrare a calibrării: Documentați fiecare plasare a greutății de testare, citirea indicatorului și ajustarea efectuată. Acest lucru este obligatoriu pentru certificarea legală pentru comerț și util pentru diagnosticarea derivei în timp.
• Laptop sau terminal de configurare (pentru sisteme digitale): Multe cântare moderne se conectează prin RS-232 sau USB la o interfață de configurare. Instrumente software precum CalFree de la Mettler Toledo sau software-ul Revolution de la Rice Lake simplifică procesul.
• Indicator de nivel și temperatură: Tableta de cântare trebuie să fie la nivel și temperatura ambiantă trebuie remarcată. Celulele de sarcină au intervale de compensare a temperaturii nominale, de obicei -10°C până la 40°C . Calibrarea în afara acestui interval produce rezultate inexacte.

Dacă nu sunt disponibile greutăți de testare certificate, unele facilități folosesc o metodă de înlocuire cu un vehicul cu greutatea precisă cunoscută - confirmată de un cântar certificat de terți imediat înainte de utilizare. Această abordare este acceptabilă pentru verificarea internă, dar în general nu este acceptată pentru certificarea legală pentru comerț de către inspectori.

Proces pas cu pas pentru a calibra o cântar WW sau orice cântar de camion

Următoarea procedură se aplică majorității cântarelor de camioane digitale montate pe groapă și pe suprafață. Pașii pot varia ușor în funcție de marca indicatorului și configurația celulei de sarcină.

Pasul 1: Încălzește sistemul

Porniți indicatorul de greutate și lăsați-l să se încălzească pentru un minim de 15 până la 30 de minute . Componentele electronice din indicator și celulele de sarcină necesită stabilizare termică pentru a produce citiri stabile. Calibrarea unui sistem rece sau alimentat recent introduce erori de deriva care pot să nu apară până când echipamentul atinge temperatura de funcționare.

Pasul 2: Ștergeți complet Scale Deck

Scoateți toate materialele, vehiculele, resturile și apa stătătoare de pe platforma cântarului. Chiar și o cantitate mică de material - 50 lbs de pietriș sau o băltoacă de apă - vă va deteriora referința zero. Inspectați groapa de scară pentru acumularea de sedimente, în special în instalațiile de sub nivel. Apăsarea sedimentelor pe partea inferioară a punții creează rezistență mecanică care reduce precizia pe întregul interval de cântărire.

Pasul 3: Setați punctul zero

Accesați meniul de calibrare de pe indicatorul de greutate. Secvența exactă a tastelor variază în funcție de model - de exemplu, pe un Rice Lake 920i, țineți apăsată tasta ZERO timp de trei secunde în modul de configurare; pe un Mettler Toledo IND560, navigați prin meniul de întreținere. Odată ajuns în modul de calibrare, aplicați calibrarea zero fără nimic pe scară. Indicatorul înregistrează ieșirea în milivolti fără sarcină de la celulele de sarcină ca punct de referință zero. Nu apăsați butonul zero din ecranul de operare normal — aceasta se aplică doar un offset software, nu un zero de calibrare adevărat.

Pasul 4: Aplicați greutatea span

Puneți greutățile de testare certificate pe platforma cântarelor. Pentru cea mai precisă calibrare a intervalului, greutatea de test ar trebui să fie cel puțin 25% din capacitatea cântarului , cu 50% sau mai mult preferat. Distribuiți greutățile cât mai uniform posibil pe suprafața punții. Introduceți valoarea exactă a greutății cunoscute în meniul de calibrare al indicatorului și confirmați calibrarea intervalului. Indicatorul mapează acum ieșirea în milivolti la acea sarcină la valoarea de greutate introdusă, stabilind panta de calibrare liniară.

Pasul 5: Efectuați verificări de liniaritate în mai multe puncte

După setarea zero și interval, verificați precizia în mai multe puncte de încărcare. Scoateți greutățile de testare, confirmați că afișajul revine la zero, apoi adăugați greutăți treptat și înregistrați citirile la 25%, 50%, 75% și 100% din capacitate. Fiecare citire ar trebui să se încadreze în toleranța NTEP sau OIML pentru acea sarcină. Dacă o citire în intervalul mediu se încadrează în afara toleranței, celulele de sarcină pot avea probleme de liniaritate sau potențiometrele de reglare a casetei de joncțiune necesită ajustare pentru a echilibra ieșirile individuale ale celulei.

Pasul 6: Efectuați teste de încărcare la colț

Așezați o greutate cunoscută pe fiecare cadran al platformei cântare individual și înregistrați citirea din fiecare poziție. Pe un cântar de camion calibrat și echilibrat corespunzător, aceeași greutate ar trebui să fie citită în interior ±0,1% din sarcina aplicată indiferent de locul pe punte este amplasat. Variația semnificativă de la colț la colț indică o problemă mecanică - o punte îndoită, o celulă de sarcină cu putere redusă sau o fixare a tijei de verificare - mai degrabă decât o problemă de calibrare. Ajustarea calibrării pentru a compensa un defect mecanic nu va rezolva problema de bază și poate înrăutăți precizia la alte poziții de încărcare.

Pasul 7: Documentați și blocați calibrarea

Înregistrați toate greutățile de testare utilizate, pozițiile de plasare, citirile indicatorului înainte și după reglare, temperatura ambiantă, data și numele persoanei care efectuează calibrarea. Majoritatea indicatorilor legali pentru comerț au un sigiliu de calibrare sau un parametru de securitate care trebuie activat după calibrare pentru a preveni modificări neautorizate - angajați-l. Atașați certificatul de calibrare de la furnizorul greutății de testare la înregistrările dumneavoastră. Această documentație este necesară pentru orice inspecție de stat și reprezintă documentația dumneavoastră legală în cazul unei dispute comerciale.

Standarde de toleranță pe care trebuie să le cunoască fiecare operator de cântar de camion

Înțelegerea standardelor de toleranță vă ajută să interpretați corect rezultatele de calibrare și să știți când o cântar are cu adevărat nevoie de ajustare față de când funcționează în cadrul specificațiilor.

Toleranța de întreținere este pragul la care o scară în funcțiune trebuie scoasă din uz legal pentru comerț și recalibrată. De obicei, este de două ori toleranța de acceptare. Un cântar care citește în limitele toleranței de întreținere, dar în afara toleranței de acceptare poate continua să funcționeze comercial până la următoarea inspecție programată, moment în care trebuie recalibrat pentru a trece.

Probleme obișnuite de calibrare la cântare de camioane și cum să le remediați

Scara nu va ține zero

Dacă afișajul cântarului se deplasează de la zero după calibrare - de exemplu, afișând 20 lbs sau -15 lbs în câteva minute de la setarea la zero fără nimic pe punte - cauza este aproape întotdeauna de mediu, mai degrabă decât o eroare de calibrare. Verificați încărcarea vântului pe punte în instalațiile exterioare expuse, vibrații de la mașinile din apropiere, dilatarea termică a cadrului cântarului sau resturi care intră în contact cu partea inferioară a punții. Remediați mai întâi starea fizică, apoi recalibrați.

Citirea este exactă la greutăți mici, dar se deplasează la greutăți mari

Acest model - în care un test de 20.000 de lb citește corect, dar un test de 60.000 de lb arată o înălțime de 200 de lb - indică o problemă de neliniaritate. Cauza cea mai probabilă este o celulă de sarcină cu caracteristici degradate ale curbei de ieșire, adesea rezultatul supraîncărcării sau deteriorarea coroziunii. O diagnosticare a celulei de sarcină folosind un milivoltmetru va arăta care celulă produce o ieșire neliniară pe măsură ce sarcina crește. Înlocuirea acelei celule și recalibrarea va rezolva problema. Simpla ajustare a calibrării intervalului nu va repara o celulă neliniară - va corecta un punct de încărcare în timp ce va înrăutăți pe alții.

Discrepanțe în greutatea colțului mai mari de 0,2%

Variația de la colț la colț dincolo de toleranță are aproape întotdeauna o cauză mecanică. Vinovații obișnuiți includ tijele de control - legăturile orizontale de reținere de pe cântare de camion - care sunt reglate prea strâns, împiedicând puntea să se deplaseze liber pe celulele de sarcină. Slăbiți tensiunea tijei de verificare până când există o cantitate mică de joc liber (de obicei 1/16 până la 1/8 inch ) și retestați. Verificați, de asemenea, contactul punții cu pereții gropii, care acționează ca o ocolire mecanică în jurul celulelor de sarcină și reduce greutatea aparentă pentru sarcinile poziționate în apropierea punctului de contact.

Indicatorul arată codul de eroare în loc de greutate

Codurile de eroare în timpul calibrării indică de obicei că indicatorul nu poate detecta un semnal valid în milivolt de la celulele de sarcină. Verificați toate conexiunile cablurilor la cutia de joncțiune și indicator. Măsurați tensiunea de excitare - majoritatea sistemelor funcționează 10V DC excitare — și confirmați că se potrivește cu specificațiile. Un cablu deteriorat al celulei de sarcină poate trece inspecția vizuală, dar are totuși un fir rupt intern; un test de continuitate cu un multimetru este mai fiabil decât o verificare vizuală.

Calibrarea trece imediat, dar eșuează în câteva zile

Derivarea rapidă a calibrării după o sesiune de calibrare reușită sugerează pătrunderea umidității într-o celulă de sarcină sau cutie de joncțiune. Apa modifică rezistența electrică a componentelor interne, schimbând ieșirea în milivolti fără nicio modificare a sarcinii fizice. Inspectați toate punctele de intrare ale conductelor și etanșările cutiei de joncțiune. Aerul comprimat suflat prin conductă poate uneori curăța temporar umiditatea, dar o celulă de sarcină cu deteriorare internă a apei va trebui înlocuită - uscarea acesteia nu restabilește acuratețea inițială.

Cât de des ar trebui calibrat un cântar de camion

Frecvența de calibrare depinde de modul în care este utilizată cântarul, de ce cântărește și de ce cerințe de reglementare se aplică. Iată reperele practice:

• Uz comercial legal pentru comerț: Majoritatea statelor din SUA necesită inspecție anuală și recertificare de către un oficial autorizat pentru greutăți și măsuri. Unele operațiuni de mare volum din anumite state necesită inspecții semestriale.
• Facilități de mare capacitate (100 de camioane pe zi): Luați în considerare verificarea internă trimestrială folosind un vehicul de testare de greutate cunoscută, cu o calibrare completă certificată anual sau după orice eveniment semnificativ de întreținere.
• După orice eveniment de supraîncărcare: Dacă un vehicul depășește semnificativ capacitatea nominală a cântarului - pentru o cântar de 100.000 lb, înseamnă o sarcină peste aproximativ 120.000 lbs - verificarea calibrării este obligatorie. Supraîncărcările pot deforma permanent celulele de sarcină.
• După reparații structurale sau înlocuirea indicatorului: De fiecare dată când o componentă direct în calea semnalului de cântărire este schimbată, este necesară recalibrarea înainte ca cântarul să revină în funcțiune.
• După evenimente meteorologice extreme: Inundațiile, temperaturile de îngheț sub intervalul nominal al celulei de sarcină sau vânturile puternice care ar fi putut cauza impactul deșeurilor pe punte justifică o verificare înainte de a relua utilizarea comercială.

Între calibrări formale, verificările zilnice la zero sunt o practică simplă și eficientă de monitorizare. Fără nimic pe punte, indicatorul ar trebui să arate zero în ±1 diviziune de afișare. Dacă citește în mod constant în afara acestui interval, investigați înainte de următoarea calibrare programată, în loc să așteptați.

Întreținere preventivă care menține stabilă calibrarea cântarului camionului

Precizia calibrării nu se referă doar la evenimentul de calibrare în sine, ci este rezultatul întreținerii consecvente între sesiunile de calibrare. Un cântar de camion bine întreținut menține calibrarea mult mai mult timp și necesită mai puține ajustări la fiecare inspecție.

Curățarea gropilor pentru instalații sub gradul

Groapa de sol trebuie curățată cel puțin de două ori pe an , mai frecvent în medii cu noroi greu, praf de cereale, praf de cărbune sau alte materiale fine. Materialul acumulat în groapă creează presiune în sus pe punte, care umflă artificial citirile. Un cântar care arată 200 de livre peste greutatea reală după ce ai stat într-o iarnă umedă este de obicei o problemă de groapă murdară, nu o problemă de calibrare. Pomparea apei stătătoare și îndepărtarea sedimentelor restabilește precizia fără a atinge setările de calibrare.

Inspecția celulelor de sarcină și a cablurilor

Inspectați anual cablurile celulelor de sarcină și circuitele de conducte pentru deteriorări ale rozătoarelor, coroziune la conectori și daune fizice cauzate de vehiculele care ies de pe rampa de apropiere pe conductă. O singură conexiune de cablu degradată poate adăuga zgomot de măsurare 50 până la 150 lbs la toate lecturile. Feroneria de montare a celulei de sarcină — șuruburi, picioare de montare și blocuri de protecție — trebuie inspectate pentru coroziune și strânse conform specificațiilor în timpul aceleiași inspecții.

Starea rampei de apropiere și de ieșire

Rampele de apropiere deteriorate sau neuniforme fac ca vehiculele să intre în platforma cântare într-un unghi sau cu o osie deja parțial în apropiere. Acest lucru poate produce citiri inconsecvente pentru același vehicul, în funcție de viteza și unghiul de apropiere. Rampele de apropiere trebuie să fie la nivel cu platforma cântară și întreținute la intervale regulate. O diferență de înălțime mai mare de 1/2 inch între suprafața rampei și platforma de cântare necesită reparație.

Controlul umidității cutiei de joncțiune

Multe eșecuri de calibrare se datorează mai degrabă la umiditatea din cutia de joncțiune decât la o adevărată schimbare de calibrare. Înlocuiți anual pachetele de desicant în cutia de joncțiune. Inspectați etanșarea conductei la punctul de intrare al casetei de joncțiune - cea mai comună cale de intrare a umidității - și resigilați cu un compus de etanșare a conductei adecvat dacă sunt vizibile goluri. Dacă cutia de joncțiune este instalată într-o locație supusă apei stagnante sau inundațiilor, luați în considerare mutarea acesteia într-o poziție mai înaltă.

Calibrare DIY vs. Angajarea unui tehnician de cântare certificat

Dacă trebuie să calibrați un cântar de camion intern sau să angajați un tehnician certificat, depinde de aplicație și de ceea ce încercați să obțineți.

• Verificare internă (nelegală pentru comerț): Dacă dețineți greutăți de testare certificate, aveți acces la manualul de calibrare a indicatorului, iar cântarul este utilizat strict pentru controlul intern al procesului, calibrarea internă este atât fezabilă, cât și rentabilă. Un tehnician de întreținere capabil poate efectua acest lucru cu o pregătire adecvată.
• Certificare legală pentru comerț: Acest lucru trebuie să fie efectuat sau să fie martor de un oficial de greutăți și măsuri autorizat de stat. Nicio cantitate de lucru de calibrare internă nu califică o cântar pentru uz comercial fără această ștampilă oficială. În majoritatea statelor, inspectorul își aduce propriile greutăți de testare certificate.
• Calibrare de diagnostic după o problemă: Când calibrarea eșuează în mod neașteptat sau cântarul prezintă un comportament anormal, o companie certificată de service pentru cântare cu echipamente de diagnosticare adecvate - milivoltmetre, simulatoare pentru celule de sarcină și greutăți de testare de gradul de certificare - va identifica cauza principală mai rapid și mai fiabil decât depanarea internă.

Costul unui serviciu profesional de calibrare a cântarelor de camion variază de obicei de la 300 $ până la 800 $ pentru o vizită standard, în funcție de locație, dimensiunea cântarului și numărul de plasări necesare greutății de testare. Pentru o scală care gestionează milioane de dolari în tranzacții comerciale anual, acesta este un cost de operare neglijabil în raport cu expunerea financiară a utilizării unei scale inexacte.

Consecințele juridice și financiare ale rulării unui cântar de camion necalibrat

Funcționarea unui cântar comercial fără certificarea actuală de calibrare nu este doar o problemă de conformitate tehnică - are consecințe financiare și juridice directe care variază în funcție de jurisdicție, dar sunt semnificative în mod constant.

• Amenzi civile: Agențiile de greutăți și măsuri de stat pot emite ordine de oprire a utilizării și amenzi pentru operarea unei cântar comerciale necertificate. Amenzile variază de obicei de la 500 USD până la 10.000 USD per încălcare în funcție de stare și dacă încălcarea este repetată sau prima dată.
• Litigii comerciale: Dacă un client contestă o factură bazată pe greutate și cântarul dumneavoastră nu are documentația actuală de calibrare, poziția dumneavoastră juridică este extrem de slabă. Instanțele și arbitrii se pronunță în mod obișnuit împotriva părții care nu poate produce înregistrări de calibrare.
• Pierdere de venituri din citiri inexacte: O cântar cu o valoare constantă de 100 lbs pe o cântar de camion care procesează 200 de încărcături pe zi înseamnă că oferiți aproximativ 20.000 de lbs de material zilnic. La 50 USD pe tonă, adică 500 USD pe zi sau peste 180.000 USD pe an în venituri nerecuperate.
• Audituri ale agențiilor de reglementare: În industriile reglementate, cum ar fi comerțul cerealelor, manipularea cărbunelui sau reciclarea deșeurilor de metal, o cântar necalibrat poate declanșa un audit complet de către agențiile federale sau de stat, care implică costuri mult mai mari în timp și posibile penalități decât menținerea unui program de calibrare adecvat.

Calibrarea nu este peste cap, ci este protecție. Costul întreținerii unui cântar de camion calibrat și documentat corespunzător este o fracțiune din costul unei singure dispute comerciale, amenzii sau pierderi de venituri care rezultă din inexactitatea cântarului.
