Care este un alt nume pentru un pod cântărit? Ghid complet

Răspunsul direct: un alt nume pentru un pod-cântar

A cântar este cel mai frecvent cunoscut sub un alt nume: a cântar de camion . Acesta este termenul alternativ cel mai utilizat, în special în America de Nsaud, unde „podul cântărit” este considerat un termen mai britanic sau englezesc din Commonwealth. Cu toate acestea, dispozitivul poartă și alte câteva nume, în funcție de industrie, regiune și aplicație. Este posibil să îl întâlniți denumit a cantarul vehiculului , scara de osie , scara de groapa , scară platformă , sau pur și simplu a cântar stație de cântărire .

În documentele comerciale oficiale și de metrologie legală, în special cele emise de organisme precum Organizația Internațională de Metrologie Legală (OIML), dispozitivul poate fi denumit și ca un instrument de cântărire totalizatoare pentru vehicule sau a instrument de cântărire neautomat (NAWI) pentru vehiculele rutiere. În industria minieră și a carierelor, lucrătorii o numesc în mod obișnuit a scara mea or cântar de transport . Indiferent de denumirea folosită, toți acești termeni se referă la același dispozitiv fundamental: o platformă mare concepută pentru a măsura greutatea totală a vehiculelor și a încărcăturii acestora.

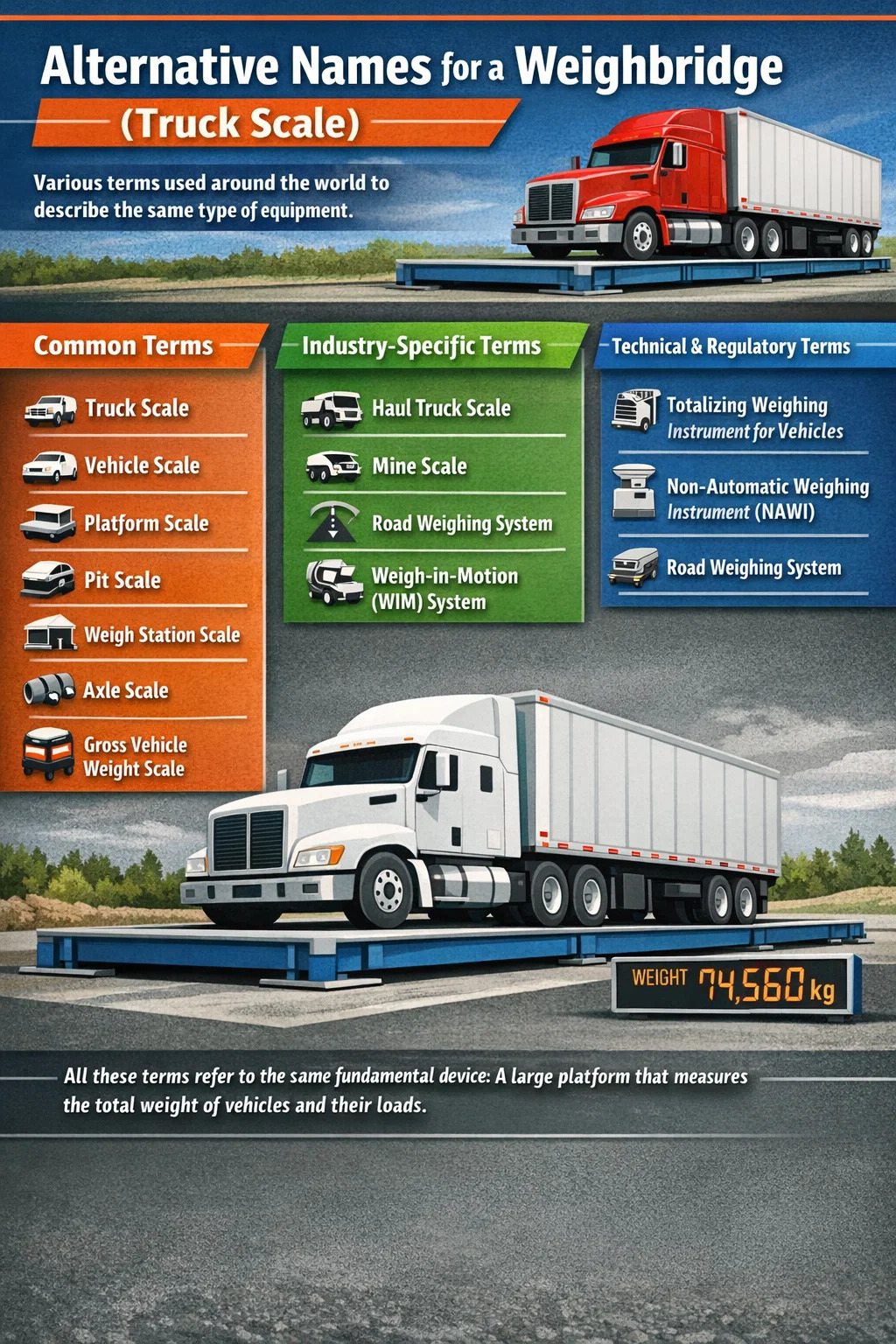

Lista completă a numelor alternative pentru un pod de cântare

Terminologia folosită pentru podurile de cântărire variază semnificativ în funcție de țară, industrie și context. Mai jos este o listă cuprinzătoare de nume și termeni folosiți în întreaga lume pentru a descrie ceea ce este în principiu același echipament:

• Cântar de camion — cea mai comună alternativă nord-americană
• Cantar vehicul — un termen general utilizat în logistică și transport
• Cantar platforma — frecvente în mediile industriale și de producție
• Scara de groapă — se referă în mod specific la un tip de instalație subterană
• Cantarul statiei de cantarire — utilizate în contexte de aplicare și conformare pe autostrăzi
• Scala de osie — se referă la o versiune portabilă care măsoară axă cu axă
• Cântar de transport — utilizat în operațiuni miniere pentru vehicule mari de teren
• Scara mea — specifice mediilor miniere subterane sau în cariere deschise
• Cântar pentru greutatea brută a vehiculului — un termen de reglementare și orientat spre conformitate
• Sistem de cântărire rutieră — comun în documentația europeană de gestionare a traficului
• Sistem de cântărire în mișcare (WIM). — o variantă dinamică care înregistrează greutatea fără a opri vehiculul

Înțelegerea acestor alternative este practic importantă. Când achiziționați echipamente, citiți specificațiile tehnice sau interpretați cerințele de conformitate, puteți întâlni oricare dintre acești termeni. De exemplu, un document al Departamentului de Transport al SUA va face probabil referire la o „cântar de camion”, în timp ce un document de achiziție minieră din Africa de Sud va specifica o „cântar de transport” sau pur și simplu „cântar”.

Diferențele regionale de denumire: de ce același dispozitiv are atât de multe nume

Variația denumirii este în mare parte un produs al geografiei lingvistice și al tradiției industriale. Cuvântul „podul cântărit” își are rădăcinile în engleza britanică și datează din secolul al XVIII-lea, când primele platforme de cântărire statice au fost construite pentru a cântări vagoanele trase de cai care traversau o structură asemănătoare unui pod peste o groapă care conține mecanismul cântarului. Această origine se reflectă în țările cu legături istorice cu Marea Britanie – inclusiv Australia, Noua Zeelandă, Africa de Sud, India și o mare parte din Asia de Sud-Est – unde „podul cântar” rămâne termenul dominant astăzi.

În schimb, Statele Unite și Canada și-au dezvoltat propria terminologie în mod independent. Termenul practic, descriptiv, „cântar de camion” a devenit standard în manualele din industria nord-americană, cataloagele de echipamente și regulamentele de autostrăzi. Asociațiile Americane de Camioane (ATA) și Federal Motor Carrier Safety Administration (FMCSA) folosesc în mod constant „cântarul pentru camion” sau „cântarul pentru vehicule” în materialele lor publicate, ceea ce a consolidat această utilizare pe tot continentul.

În Europa continentală, în special în țările de limbă germană, termenul Fahrzeugwaage (scara vehiculului) este obișnuită, în timp ce în regiunile francofone, este cunoscută ca a pont-bascule , care se traduce literal prin „tipping bridge” — un semn direct din cap către aceeași origine istorică ca și „podul cântar” englezesc. În spaniolă, echivalentul este báscula puente , însemnând din nou „scara punte”.

Această diversitate internațională în denumire înseamnă că profesioniștii în achiziții, inginerii și ofițerii de conformitate care lucrează peste granițe trebuie să fie familiarizați cu mai mulți termeni pentru a evita confuzia în timpul specificațiilor sau proceselor de achiziție.

Cum funcționează un pod cântărit: Mecanismul de bază explicat

Indiferent de cum se numește, toate sistemele de cântar sau cântar pentru camioane funcționează pe același principiu fundamental: măsoară forța în jos exercitată de un vehicul încărcat și transformă acea forță într-o citire a greutății. Tehnologia de bază implică celule de sarcină , care sunt senzori electromecanici plasați sub platforma de cântărire. Cântarele moderne folosesc de obicei între 4 și 8 celule de sarcină, fiecare capabilă să măsoare forța de compresie cu o toleranță de precizie la fel de strânsă ca ±0,1% din sarcina aplicată .

Sistemul de celule de sarcină

Celulele de sarcină utilizate în podurile de cântărire sunt în principal dispozitive bazate pe extensometre. Când un vehicul ajunge pe platformă, structura de oțel se îndoaie microscopic. Această deformare modifică rezistența electrică în cadrul tensometrului, iar această modificare a rezistenței este măsurată, amplificată și convertită într-o citire digitală a greutății de către indicator sau cutia de joncțiune. Fiecare celulă de sarcină dintr-un pod-cântar modern are de obicei o capacitate cuprinsă între 30 de tone până la 100 de tone , și mai multe celule se combină pentru a da capacitatea totală a platformei, care variază de obicei de la 60 de tone până la peste 200 de tone pentru aplicații industriale grele.

Calcularea tarei și a greutății brute

Sistemul de cântărire înregistrează două greutăți pentru a determina sarcina utilă: greutatea brută a vehiculului (GVW) — greutatea totală a vehiculului plus sarcina acestuia — și greutatea tară — greutatea vehiculului gol. Sarcina utilă netă este pur și simplu GVW minus tara. Acest proces în doi pași este fundamental pentru comerțul comercial, facturarea eliminării deșeurilor și managementul logisticii. În sistemele automate, etichetele RFID sau camerele de recunoaștere a plăcuțelor de înmatriculare pot stoca greutatea tară a unui vehicul, astfel încât operatorii să aibă nevoie doar să cântărească vehiculul încărcat pentru fiecare tranzacție ulterioară.

Tehnologie de cântărire în mișcare

O dezvoltare mai nouă în tehnologia de cântărire este cântărire în mișcare (WIM) sistem, care măsoară greutatea vehiculului fără a necesita oprirea vehiculului. Senzorii încorporați în suprafața drumului captează dinamic sarcinile pe osie pe măsură ce vehiculele trec la viteze normale de deplasare, uneori până la 130 km/h. Sistemele WIM sunt utilizate pe scară largă pentru verificarea prealabilă a aplicării pe autostrăzi, monitorizarea structurală a podurilor și drumurilor și colectarea datelor de trafic. În timp ce sistemele WIM sunt mai puțin precise decât podurile de cântărire statice (de obicei ±5–10% față de ±0,1% pentru statice), ele oferă avantajul semnificativ de a măsura mii de vehicule pe zi fără a perturba fluxul de trafic.

Tipuri de cântări și denumirile lor specifice

Varietatea denumirilor pentru podurile de cântărire reflectă, de asemenea, diferențe reale de proiectare și tip de instalare. Următorul tabel rezumă principalele tipuri, denumirile lor comune și aplicațiile lor tipice:

Distincția dintre modelele montate pe groapă și cele montate pe suprafață este deosebit de importantă atunci când se evaluează costurile de instalare. Un pod cântărit montat pe gropi necesită lucrări de inginerie civilă semnificative - excavare, drenaj și construcție din beton - care pot adăuga 30-50% din costul total al proiectului în comparație cu o instalație de suprafață. Cu toate acestea, cântarele montate pe groapă oferă unghiuri mai bune de apropiere a rampei și sunt adesea preferate în locurile permanente, cu debit mare.

Industrii care se bazează pe cântare și cântare pentru camioane

Podurile de cântărire – sub toate denumirile lor diferite – sunt infrastructură de bază într-o gamă surprinzător de largă de industrii. Rolul lor nu este doar administrativ; în multe sectoare, o citire inexactă a podului de cântărire se traduce direct în pierderi financiare, răspundere juridică sau risc de siguranță.

Logistica si transport rutier de marfa

În sectorul transportului rutier de marfă, cântarele de camioane din depozitele de încărcare și centrele de distribuție asigură că vehiculele nu depășesc limitele legale de greutate brută a vehiculelor înainte de plecare. În Statele Unite, formula federală a podurilor limitează majoritatea semi-camioanelor standard la 80.000 lbs (aproximativ 36.287 kg) greutatea brută a vehiculului. Depășirea acestei limite expune operatorii la amenzi care pot ajunge 10.000 USD sau mai mult per încălcare în unele state, pe lângă răspunderea potențială pentru daune rutiere. Podurile de cântărire de la docurile de încărcare previn aceste evenimente de supraîncărcare înainte ca vehiculele să intre în rețeaua de drumuri publice.

Agricultura și comerțul cerealelor

Terminalele de cereale, fabricile de furaje și comercianții de mărfuri agricole folosesc podurile de cântărire ca punct principal de comerț. Atunci când un fermier livrează o încărcătură de grâu sau porumb, cântarul determină tonajul exact, care formează baza plății. În acest context, acuratețea este o chestiune cu consecințe financiare directe. Doar în Australia, peste 35 de milioane de tone de cereale sunt cântărite prin poduri-cântări certificate anual la recepții. Certificarea legală pentru comerț – de obicei guvernată de autoritățile naționale de greutăți și măsuri – este obligatorie pentru aceste aplicații.

Gestionarea și reciclarea deșeurilor

Stațiile de transfer al deșeurilor, gropile de gunoi și centrele de reciclare folosesc poduri pentru a înregistra tonajul de deșeuri primit și expediat. Acest lucru servește la două scopuri: facturarea clienților în funcție de greutate și urmărirea conformității reglementărilor cu cotele de eliminare a deșeurilor. În Marea Britanie, de exemplu, Taxa de depozitare se taxează pe tonă de deșeuri eliminate, făcând înregistrările exacte ale podului cântărit o cerință financiară și legală directă. Podurile de cântărire tipice pentru depozitele de deșeuri procesează sute de mișcări ale vehiculelor pe zi, iar sistemele automate cu porți de barieră, camere și integrare software sunt standard la unitățile mari.

Exploatarea minelor și a carierei

În mediile miniere, podurile de cântărire (numite adesea cântare pentru camioane de transport sau cântare de mină în acest context) măsoară sarcina utilă a materialului extras și transportat. Pentru mine mari cu cariere deschise care utilizează camioane de transport de 200 de tone, chiar și a Eroare de 1% în măsurarea sarcinii utile mii de cicluri zilnice ale camioanelor se pot traduce în milioane de dolari de costuri de producție sau procesare alocate greșit pe an. Unele operațiuni miniere moderne s-au mutat către sistemele de monitorizare a sarcinii utile de la bord, dar podurile-cântări fixe rămân referința de calibrare și înregistrarea legală.

Construcție și Demolare

Șantierele folosesc cântare pentru vehicule pentru a urmări cantitatea de materiale livrate - beton, agregate, oțel - și deșeuri îndepărtate. Datele precise ale podului de cântărire sprijină gestionarea costurilor proiectului și conformitatea contractuală. În proiectele de demolare, înregistrările podului cântar documentează volumul și tipul deșeurilor generate, care sunt necesare pentru raportarea reglementărilor în cadrul planurilor de gestionare a deșeurilor din construcții în multe jurisdicții.

Certificare pentru cântărire și cerințe legale pentru comerț

Nu toate podurile de cântărire sunt egale în ochii legii. O punte de cântărire utilizată pentru comerț - unde citirea greutății determină prețul plătit - trebuie să fie certificat ca fiind legal pentru comerț de către autoritatea națională competentă. Acest proces de certificare verifică dacă cântarul îndeplinește standardele de precizie definite și a fost testat cu greutăți de referință certificate.

În Statele Unite, cântarele de camioane utilizate pentru tranzacții comerciale trebuie să respecte Manualul Institutului Național de Standarde și Tehnologie (NIST) 44 , care stabilește cerințe de precizie pentru dispozitivele comerciale de cântărire. În Uniunea Europeană, podurile de cântărire utilizate pentru comerț trebuie să fie conforme cu Directiva Instrumente de Măsurare (MID) 2014/32/UE . În Australia, standardul relevant este AS 2659 , administrat de autoritățile de greutăți și măsuri ale statului.

Podurile de cântărire legale pentru comerț trebuie să fie supuse unei verificări periodice - de obicei anual sau bienal — să-și mențină statutul de certificat. Reverificarea implică plasarea greutăților de testare certificate pe platformă și verificarea faptului că greutatea indicată se încadrează în toleranța admisă. Nerespectarea certificării poate expune operatorii la penalități și poate invalida tranzacțiile comerciale care s-au bazat pe datele de greutate contestate.

Un pod cântărit folosit exclusiv în scopuri interne - cum ar fi monitorizarea încărcăturii camioanelor într-o unitate privată - nu necesită legal certificare comercială, dar ar trebui totuși întreținut și calibrat în mod regulat pentru a asigura date operaționale fiabile.

Componentele cheie ale unui sistem modern de cântărire

Cântarele și podurile moderne de camioane nu sunt doar platforme cu celule de sarcină. Sunt sisteme integrate care combină hardware și software pentru a automatiza captarea datelor, raportarea și gestionarea fluxului de lucru. Componentele principale includ:

• Platformă de cântărire (punte): Construit din oțel sau beton, cu o lungime de la 12 metri până la peste 30 de metri pentru a găzdui cele mai lungi trenuri rutiere și vehicule cu mai multe osii.
• Celulele de sarcină: Elementele de detectare; de obicei, 4-8 unități pe platformă, estimate pentru milioane de cicluri de încărcare.
• Cutie de joncțiune: Conectează și combină semnalele de la toate celulele de sarcină înainte de a trece la indicator.
• Indicator de greutate / controler: Unitatea de afișare și procesare care convertește semnalul electric într-o valoare a greutății lizibile și interfață cu sistemele software.
• Software pentru cântărire: Gestionează înregistrările tranzacțiilor, înregistrarea șoferului, tipărirea biletelor și integrarea cu ERP sau sistemele de facturare.
• Cititoare RFID sau coduri de bare: Identificați automat vehiculele pentru a extrage greutățile stocate și detaliile șoferului fără introducerea manuală a datelor.
• CCTV și recunoașterea plăcuțelor de înmatriculare (LPR): Oferiți securitate, prevenirea fraudei și identificarea automată a vehiculelor.
• Porți de barieră și semafoare: Controlați mișcarea vehiculului și împiedicați mai multe vehicule să se afle simultan pe platformă.
• Imprimantă și emitent de bilete: Produce un dosar sau bilet de cântărire care servește ca înregistrare legală a tranzacției.

Nivelul de automatizare într-o instalație de cântărire variază considerabil. Un siloz de cereale rural de bază ar putea funcționa cu un indicator de sine stătător și un registru manual, în timp ce un terminal portuar mare ar putea rula un pod cântărire complet automatizat, fără nici un operator prezent - fiecare tranzacție gestionată de sistemele RFID, LPR și software care funcționează non-stop.

Cântar vs cântar pentru camioane: există vreo diferență reală?

Aceasta este o întrebare care derutează cu adevărat cumpărătorii și operatorii atunci când întâlnesc pentru prima dată ambii termeni. Răspunsul scurt este: nu, nu există nicio diferență tehnică sau funcțională între o cântar și o cântar de camion. Ele sunt același dispozitiv, descrise prin două nume diferite derivate din tradiții regionale și lingvistice diferite.

Acolo unde apare uneori confuzia este în contextul scara de osies , care sunt plăcuțe portabile plasate sub osii individuale pentru a determina încărcarea pe axă. Unii oameni le numesc „pod-bascule” într-un sens liber, dar din punct de vedere tehnic, o cântar cu axă măsoară o axă la un moment dat și nu oferă o citire simultană a greutății totale a vehiculului în același mod în care o face un pod-bascul cu platformă pe toată lungimea. Adevăratele cântări – fie că se numesc cântare de camioane sau poduri – găzduiesc întregul vehicul deodată.

O altă zonă de potențială confuzie implică sisteme de cântărire în mișcare . Acestea sunt uneori numite vag „poduri de cântare” în conversația generală, dar reprezintă o clasă de tehnologie distinctă. Un pod cântărit static necesită ca vehiculul să se oprească și să fie staționat în timpul măsurării. Un sistem WIM măsoară vehiculele în mișcare și este proiectat pentru un set diferit de aplicații, cu toleranțe de precizie în mod corespunzător diferite.

Factori care afectează precizia podului de cântărire

Chiar și un pod cântărit de înaltă calitate, certificat poate oferi citiri nesigure dacă anumiți factori operaționali și de mediu nu sunt gestionați. Operatorii care înțeleg acești factori își pot proteja atât interesele comerciale, cât și conformitatea lor legală.

Efectele temperaturii

Schimbările extreme de temperatură provoacă dilatare și contracție termică în platforma podului cântărit și celulele sale de sarcină. Celulele de sarcină de înaltă calitate includ circuite de compensare a temperaturii încorporate, dar variații mari de temperatură zilnică - frecvente în climatele deșertice, unde temperaturile se pot schimba cu 30°C sau mai mult între noapte și zi — poate încă introduce erori mici dacă calibrarea nu este efectuată în condiții reprezentative.

Contaminarea platformei

Noroiul, pietrișul și resturile care se acumulează pe platforma podului de cântărire se adaugă la greutatea tară a sistemului. Dacă nu este curățată în mod regulat, această contaminare înseamnă efectiv că platforma cântărește puțin mai puțin decât încărcătura reală a vehiculului, provocând o citire insuficientă sistematică. La o carieră de agregate aglomerată, de exemplu, se poate adăuga acumularea de material câteva sute de kilograme la tara efectivă, care – răspândită pe sute de încărcături pe zi – reprezintă o eroare comercială semnificativă.

Poziționarea vehiculului

Pentru ca un pod-cântar static să ofere o citire precisă pentru întregul vehicul, întregul vehicul trebuie să fie pe platformă fără roți sau osii sprijinite pe rampele de apropiere. Poziționarea proastă a vehiculului - acolo unde axa față sau spate se extinde dincolo de platformă - va avea ca rezultat o citire mai mică decât cea reală a greutății brute. Majoritatea operatorilor certificați sunt instruiți să verifice poziționarea vehiculului înainte de a accepta o greutate, iar sistemele de semafor și marcajele ajută șoferii să oprească în locația corectă.

Vânt și vibrații

Vântul puternic creează forțe laterale și verticale asupra vehiculelor mari, care pot afecta citirea greutății dacă cântărirea nu este finalizată în timp ce vehiculul este complet stabilit și staționar. În mod similar, vibrațiile mașinilor din apropiere - cum ar fi de la concasoare, compactoare sau instalații grele - pot introduce zgomot în semnalul celulei de sarcină. Indicatorii moderni de cântărire includ algoritmi de filtrare pentru a media picăturile scurte de vibrație, dar sursele de vibrații persistente apropiate de cântar necesită izolarea fizică sau repoziționarea instalației.

Cumpărarea sau specificarea unui pod cântărit: ce să căutați

Indiferent dacă îl numiți cântar, cântar de camion sau cântar pentru vehicule, procesul de selectare a sistemului potrivit pentru aplicația dvs. urmează aceeași listă de verificare practică. Grăbirea acestei decizii sau alegerea doar în funcție de preț este una dintre cele mai frecvente și costisitoare greșeli pe care le fac operatorii.

• Determinați capacitatea necesară: Identificați cel mai greu vehicul care va folosi vreodată cântarul, inclusiv orice creștere viitoare în dimensiunea flotei sau tipul de vehicul. Adăugați o marjă de siguranță de cel puțin 10–15% peste această sarcină de vârf.
• Alegeți cu atenție lungimea platformei: Platforma trebuie să găzduiască cel mai lung vehicul din flota dumneavoastră cu toate roțile pe punte. Pentru combinațiile B-duble comune în transportul rutier de marfă din Australia, aceasta poate necesita o platformă de 25 de metri sau mai mult .
• Decideți între montarea pe groapă și montarea la suprafață: Luați în considerare drenajul șantierului, spațiul disponibil, gradele de apropiere a vehiculului și permanența instalării pe termen lung.
• Verificați cerințele de certificare legale pentru comerț: Dacă podul-cântar va fi folosit pentru tranzacții comerciale, confirmați că modelul este aprobat pentru utilizare comercială în conformitate cu reglementările naționale de metrologie înainte de a cumpăra.
• Evaluați nevoile de integrare software: Operațiunile moderne beneficiază enorm de pe urma software-ului de cântărire care se integrează cu sistemele ERP existente, de facturare sau de management al flotei. Evaluați acest lucru la începutul procesului de specificare.
• Evaluați asistența continuă de service și întreținere: Un pod cântărit este un activ pe termen lung, cu o durată de funcționare tipică de 20–30 de ani . Alegeți un furnizor cu capacitate locală de service și o structură clară a contractului de întreținere.
• Luați în considerare nivelul de automatizare: Pentru operațiuni cu debit mare sau fără echipaj, bugetați pentru RFID, LPR și sisteme de bariere automate de la început, în loc să încercați să le modernizați mai târziu.
