A balanta de cantarire este un instrument folosit pentru a măsura masa sau greutatea unui obiect comparându-l cu greutățile de referință cunoscute sau prin intermediul senzorilor electronici de forță. În esență, o balanță de cântărire funcționează pe principiul echilibrului - fie prin echilibrarea fizică a sarcinilor pe plăci opuse, fie prin detectarea electronică a forței exercitate de o sarcină. În medii industriale și comerciale, termenul " cântar „ se referă la un sistem de cântărire cu platformă la scară largă conceput special pentru vehicule, mărfuri grele și materiale în vrac și este unul dintre cei mai critici membri ai familiei de cântărire.
Indiferent dacă gestionați un terminal de mărfuri, conduceți o fabrică de procesare a cerealelor sau pur și simplu măsurați probe de laborator, înțelegerea ce este o balanță de cântărire și alegerea tipului potrivit are un impact direct asupra preciziei, eficienței și profitabilității.
Principiul de bază de lucru din spatele unei balanțe de cântărire
Fiecare balanță de cântărire, indiferent de dimensiunea sau aplicarea sa, se bazează pe unul dintre cele două mecanisme fundamentale:
- echilibru mecanic: Două tigăi sunt suspendate de o grindă pivotantă centrală. Când o masă necunoscută este plasată pe o parte și greutăți de referință calibrate pe cealaltă, echilibrul indică valoarea măsurată. Acest design a fost folosit de mii de ani și rămâne în uz pentru lucrări precise de laborator.
- Balanta electronica/digitala: O celulă de sarcină - de obicei un tensiometru legat de un element metalic - se deformează sub sarcină. Această deformare modifică rezistența electrică, care este convertită într-o citire precisă a greutății. Cântarele moderne și cântarele cu platformă folosesc aproape universal această abordare.
Precizia oricărei balanțe de cântărire este influențată de factori de mediu, cum ar fi fluctuațiile de temperatură, vibrațiile, curenții de aer și interferența electromagnetică. Sistemele de ultimă generație includ algoritmi de compensare încorporați pentru a menține citiri fiabile în toate condițiile.
Principalele tipuri de balanțe de cântărire și aplicațiile acestora
Lumea instrumentelor de cântărire se întinde de la balanțe analitice sub-miligrame până la poduri de cântărire cu mai multe osii capabile să manipuleze peste 200 de tone. Fiecare tip servește unui scop operațional distinct.
Balanta analitica
Folosite în laboratoare și unități de cercetare, balanțe analitice oferă lizibilitate până la 0,0001 g (0,1 mg) . Sunt închise în scuturi de curent pentru a elimina interferența mișcării aerului. Aplicațiile includ formularea farmaceutică, cercetarea chimică și testarea controlului calității.
Balanta de precizie
Cu lizibilitate de obicei între 0,001 g și 0,1 g , Balanțele de precizie sunt cali de lucru în controlul industrial al calității, producția de alimente și setările educaționale. Ele oferă o gamă de cântărire mai largă decât balanțele analitice fără a sacrifica prea multă precizie.

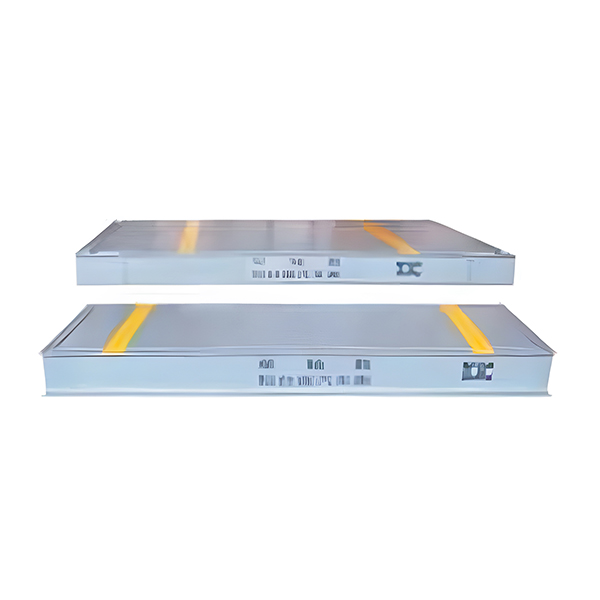

Cântare cu platformă
Proiectat pentru cântărirea articolelor mai mari în depozite, departamente de expediere și medii de vânzare cu amănuntul. Cântare cu platformă se ocupă de obicei de încărcături de la 50 kg până la 2.000 kg , făcându-le esențiale pentru cântărirea coletelor, verificarea paleților și gestionarea stocurilor.
Cantar pentru vehicule
Un pod-cântar este un tip de cântărire grea instalată la nivel cu sau puțin deasupra nivelului solului pentru a cântări vehicule întregi și încărcăturile acestora. Platformele standard cu cântărire variază de la 8 metri până la 24 de metri în lungime, cu capacităţi între 60 de tone și 200 de tone . Ele sunt esențiale pentru minerit, agricultură, gestionarea deșeurilor și operațiunile logistice.
Cântare de macara
Suspendate de echipamentele de ridicare, cântarele macaralei măsoară sarcinile grele în mișcare - ideale pentru fabricile de fabricare a oțelului, șantierele de construcții și terminalele portuare. Capacitățile variază de la 1 tonă până la peste 300 de tone .
Balanța umidității (halogen/infraroșu)
O cântar de cântărire specializată care combină o cântar de precizie cu un element de încălzire. Instrumentul măsoară greutatea unei probe înainte și după uscare pentru a calcula conținutul de umiditate. Folosit pe scară largă în procesarea alimentelor, fabricarea materialelor plastice și manipularea cerealelor în agricultură.
Comparația balanțelor de cântărire: Specificațiile cheie dintr-o privire
Tabelul de mai jos rezumă diferențele tehnice principale dintre cele mai utilizate tipuri de balanțe de cântărire, ajutându-vă să identificați instrumentul potrivit pentru nevoile dumneavoastră.
Tabelul 1: Comparația tipurilor comune de balanțe de cântărire în funcție de capacitate, lizibilitate și utilizare tipică | Tip | Capacitate tipică | Lizibilitate | Industria primară | Instalare |
| Balanta analitica | Până la 520 g | 0,0001 g | Farmacia/Lab | O bancă |
| Balanta de precizie | Până la 30 kg | 0,01 g | Alimente / QC | O bancă |
| Cântare cu platformă | 50 kg – 2.000 kg | 0,1 kg – 1 kg | Depozit / Retail | Montat pe podea |
| Cântărire | 60 t – 200 t | 20 kg – 50 kg | Mineritul / Logistica | În pământ / Suprafață |
| Cântare de macara | 1 t – 300 t | 0,5 kg – 10 kg | Oțel / Port | Suspendat |

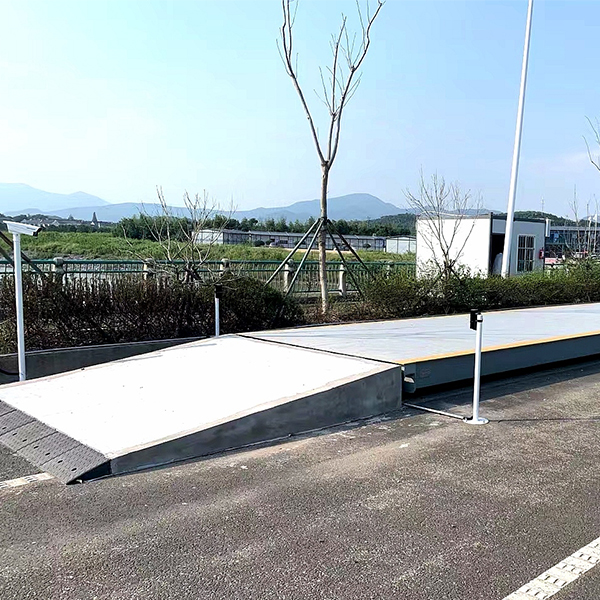

Ce este o cântărire și cum diferă de alte balanțe de cântărire
A cântar este în esență o balanță de cântărire cu platformă supradimensionată încorporată în sau plasată pe sol, proiectată pentru a capta greutatea combinată a unui vehicul și a încărcăturii sale. Termenul este cel mai frecvent întâlnit în industriile de mărfuri în vrac - exploatare, agricultură, reciclare și logistică portuară - unde transporturile individuale pot cântări zeci de tone.
Spre deosebire de o cântar de masă sau de podea, un sistem de cântărire include de obicei:
- O platformă din oțel sau beton care se întinde pe întregul ampatament al vehiculului
- Mai multe celule de sarcină - adesea de la 4 la 8 - poziționate sub colțurile punții și suporturi de mijloc
- O cutie de joncțiune care însumează semnalele de la toate celulele de sarcină
- Un indicator de greutate sau un terminal, adesea cu o imprimantă, un scaner de coduri de bare sau o conexiune la rețea
- Funcții automate opționale: camere ANPR (recunoaștere automată a plăcuțelor de înmatriculare), semnale de semafor, sisteme de interfon și software de gestionare a datelor de la distanță
Greutatea brută a vehiculului se determină scăzând greutatea tară (camionul gol) din greutatea brută. Această metodă „gros minus tara” este procedura standard de operare pe fiecare pod cântărit din întreaga lume și susține acuratețea facturării pentru tranzacțiile cu materiale în vrac.
200 t Capacitate maximă de cântărire pentru instalații cu mai multe osii
24 m Cea mai mare lungime standard a punții de cântărire
20 kg Increment tipic de lizibilitate a podului de cântărire
Componente cheie care fac o balanță de cântărire precisă
Precizia unei balanțe de cântărire nu este o singură caracteristică - este rezultatul performanței corecte a fiecărei componente împreună. Iată ce contează cel mai mult:
01
Celulele de sarcină
Inima oricărei balanțe electronice de cântărire. Celulele de sarcină convertesc forța mecanică într-un semnal electric. Celulele de sarcină cu tensiometru sunt de departe cele mai comune. O celulă de sarcină de înaltă calitate va avea o clasă de precizie C3 sau mai bună (așa cum este definită de standardele OIML), o neliniaritate sub 0,02% și un grad de protecție IP67 sau IP68 pentru rezistența la apă și praf - esențial pentru instalațiile de cântărire exterioare.
02
Indicator de greutate / Controler
Indicatorul primește semnalul milivolt de la celula de sarcină, îl amplifică și îl convertește într-o citire digitală, aplică calibrarea span și zero și afișează greutatea. Indicatoarele moderne acceptă protocoale de comunicații digitale, inclusiv RS-232, RS-485, Modbus RTU/TCP și Ethernet/IP pentru integrarea în sistemele ERP și de management al depozitelor.
03
Structura platformei sau punții
Pentru un pod cântărit, platforma platformei trebuie să fie suficient de rigidă pentru a distribui uniform sarcina vehiculului pe toate celulele de sarcină. Modelele din oțel structural cu grindă în I sau construcție cu secțiune sunt standard. Plăcile din beton oferă o durată de viață mai lungă la suprafață în medii cu abraziune ridicată, cum ar fi carierele de agregate. De asemenea, platforma trebuie să se descurce efecte de sarcină dinamică — stresul suplimentar cauzat de vehiculele care se deplasează pe cântar cu viteză.
04
Greutăți de calibrare
Calibrarea stabilește relația dintre semnalul brut al celulei de sarcină și greutatea reală. Pentru un pod-cântar, calibrarea necesită greutăți de testare certificate de cel puțin 10% din capacitatea maximă a cântarului - ceea ce înseamnă că un pod-cântar de 100 de tone are nevoie de cel puțin 10 tone de greutăți de testare trasabile. Calibrarea trebuie efectuată după instalare, după orice reparație și la intervale regulate, în funcție de frecvența de utilizare.
05
Software și management de date
Podurile de cântărire moderne și balanțe industriale sunt din ce în ce mai conectate în rețea. Platformele software captează înregistrările tranzacțiilor, generează bilete, produc rapoarte de utilizare și semnalează automat vehiculele supraîncărcate. Sistemele conectate la cloud permit monitorizarea în timp real a indicatorilor de performanță a podului de cântărire - inclusiv echilibrul de ieșire a celulei de sarcină, deriva de zero și istoricul de calibrare - fără a necesita personal la fața locului.
Industrii care se bazează zilnic pe cântărire și poduri de cântărire
Tehnologia de cântărire afectează aproape fiecare sector al economiei. Mai jos este o privire mai atentă asupra industriilor în care cântarele - în special podurile - sunt infrastructuri critice pentru misiune.
Exploatarea minelor și a carierei
Operațiunile miniere folosesc poduri de cântare pentru a urmări tonajul de material extras care părăsește amplasamentul. Datele exacte ale greutății sunt esențiale pentru calculele redevențelor, optimizarea sarcinii utile a camioanelor de transport și respectarea siguranței. O mină de cărbune deschisă tipică poate procesa sute de tranzacții cu cântărire pe zi , fiecare tranzacție reprezentând zeci de mii de dolari în valoare materială.
Agricultura și manipularea cerealelor
Silozurile de cereale, loturile de îngrășare și comercianții de mărfuri depind de cântarele platformei și podurile pentru a măsura livrările și plecările de cereale. Plățile pentru recolte sunt calculate direct din biletele de cântărire, astfel încât chiar și o eroare de 0,5% la o livrare de 30 de tone la 400 USD pe tonă echivalează cu o discrepanță de 60 USD per camion - ceea ce agravează un impact financiar semnificativ pe parcursul sezonului de recoltare.
Gestionarea și reciclarea deșeurilor
Stațiile de transfer și depozitele de deșeuri folosesc poduri de cântărire pentru a taxa clienții pe baza tonajului de deșeuri depozitat. Instalațiile de reciclare cântăresc fier vechi, hârtie și materiale plastice, apoi cântăresc produsul balotat ieșit pentru a calcula randamentul materialului. Datele de cântărire sprijină, de asemenea, raportarea de mediu privind ratele de deviere a deșeurilor.
Logistica si transport rutier
Camioanele supraîncărcate cauzează daune disproporționate rutiere — un singur vehicul care depășește limita de greutate pe osie cu 20% poate provoca aceleași daune ca și 40.000 de mașini trecand de acelasi punct. Datele de cântărire de la instalațiile de încărcare asigură că vehiculele pleacă în limitele legale ale osiilor, protejând atât infrastructura, cât și operatorul de transport de penalități.
Prelucrarea alimentelor și a băuturilor
Dotarea ingredientelor, controlul porțiilor și respectarea rețetei depind de balanțe de cântărire precise. O brutărie care produce 50.000 de unități pe zi, unde fiecare pâine ar trebui să cântărească 400 g, trebuie să mențină precizia cântăririi în câteva grame pentru a controla costurile materiilor prime. Cântăritoarele de control — balanțe de cântărire automate de mare viteză integrate în liniile de producție — pot procesa peste 200 de articole pe minut respingând în același timp produsele în afara toleranței.
Producție farmaceutică
Ingredientele farmaceutice active (API) sunt cântărite la niveluri sub-miligrame pe balanțe analitice în timpul formulării. Toleranțele sunt stricte: un lot în care fiecare tabletă se abate cu mai mult de 5% de la greutatea țintă nu face controlul calității. Producătorii de produse farmaceutice păstrează înregistrări detaliate de cântărire ca parte a documentației de conformitate cu bunele practici de fabricație (GMP).
Producția de oțel și metal
Oțelăriile și turnătoriile folosesc o combinație de cântare de macara, cântare de podea și poduri pentru a urmări fluxul de metal pe tot parcursul ciclului de producție. Deșeurile sunt cântărite la admisie, metalul topit este cântărit cu cântare de macara cu oală în timpul turnării, iar bobinele finite sunt cântărite înainte de expediere. Cântarele macaralei în acest mediu pot suporta ascensoare individuale depășind 100 de tone .
Cum să selectați balanța de cântărire potrivită pentru operațiunea dvs
Alegerea instrumentului de cântărire corect depinde de potrivirea specificațiilor instrumentului cu cerințele operaționale. Lucrând la următoarele considerații în ordine, vă va restrânge opțiunile în mod eficient.
- Definiți cerințele dvs. maxime de încărcare și rezoluție. Capacitatea cântarului trebuie să depășească cea mai mare sarcină așteptată cu cel puțin 20% ca marjă de siguranță. Rezoluția (lizibilitatea) ar trebui să se potrivească cu precizia pe care o cere procesul dvs. - nu există niciun beneficiu operațional să plătiți pentru o lizibilitate de 0,1 g dacă aplicația dvs. are nevoie de doar o precizie de 1 g.
- Evaluează mediul fizic. Balanța va fi expusă la umiditate, substanțe chimice, temperaturi extreme sau atmosfere explozive? Podurile de cântărire exterioare necesită celule de sarcină și carcase rezistente la intemperii. Cântarele pentru procesarea alimentelor au nevoie de construcție din oțel inoxidabil și capacitate completă de spălare (clasificare IP69K). Echipamentele cu certificare ATEX sunt obligatorii în zonele periculoase, cum ar fi morile de făină, depozitele de combustibil și fabricile chimice.
- Luați în considerare cerințele de debit și viteză. Un cântar static poate procesa un vehicul în mai puțin de 60 de secunde pentru un operator calificat. Carierele cu debit mare pot avea nevoie de două poduri de cântare care funcționează în tandem pentru a evita blocajele la coadă. Cântăritoarele de pe linia de producție trebuie să se potrivească cu viteza transportorului, care poate depăși 120 de metri pe minut.
- Determinați cerințele de integrare. Balanța de cântărire trebuie să comunice cu un sistem ERP, cu o platformă de management al flotei sau cu un sistem de management al informațiilor de laborator (LIMS)? Confirmați ce protocoale de comunicare acceptă indicatorul înainte de cumpărare.
- Evaluați costul total de proprietate. Prețul de achiziție este doar o parte a ecuației. Luați în considerare costurile de instalare (o instalație de cântărire montată pe groapă poate costa la fel de mult ca echipamentul în sine), întreținerea anuală, costurile de calibrare și impactul financiar al timpului de nefuncționare dacă cântarul se defectează în timpul operațiunilor de vârf.
Menținerea unei balanțe de cântărire pentru precizie pe termen lung
Chiar și balanța de cântărire specificată cel mai precis se va deplasa sau eșua dacă nu este întreținută corespunzător. Un program de întreținere structurat protejează atât acuratețea, cât și longevitatea echipamentului.
D
Verificări zilnice
- Puneti la zero soldul cu o platforma goala inainte de prima utilizare
- Verificați afișajul pentru coduri de eroare sau citiri neobișnuite
- Inspectați suprafața platformei pentru reziduuri, în special pe podurile de cântărire
- Verificați stocul de hârtie de imprimantă și calitatea ieșirii biletelor
W
Verificări săptămânale
- Efectuați o verificare a duratei utilizând o greutate de testare cunoscută
- Inspectați cablurile celulelor de sarcină și cutia de joncțiune pentru deteriorări sau pătrunderea umezelii
- Verificați dacă toate rampele de apropiere sunt libere și nedeteriorate pe podurile de cântărire
- Examinați datele recente ale tranzacțiilor pentru valori aberante care pot indica o defecțiune a celulei de sarcină
M
Lunar / Trimestrial
- Curățați punctele de montare a celulei de sarcină și verificați coroziune
- Inspectați sudurile structurale și împrejurimile din beton pentru fisurare (pod-basculă)
- Faceți o copie de rezervă a datelor privind tranzacțiile cu cântărire
- Testați toate funcțiile indicatorului, inclusiv porturile de comunicații
A
Calibrare anuală
- Calibrare completă utilizând greutăți de testare trasabile în intervalul de lucru
- Test de încărcare la colț pentru cântare platformă pentru a verifica contribuția uniformă a celulei de sarcină
- Test de repetabilitate și histerezis la mai multe puncte de încărcare
- Emiteți înregistrări de calibrare actualizate și actualizați parametrii de calibrare a indicatorului
Un pod cântărit bine întreținut are de obicei o durată de viață de 20 până la 30 de ani pentru platforma structurală și 10 până la 15 ani pentru celulele de sarcină, cu condiția să fie protejate de pătrunderea apei și supraîncărcare. Înlocuirea celulelor de sarcină este cea mai comună sarcină de întreținere și poate fi adesea efectuată fără a scoate din funcțiune podul cântar pentru perioade îndelungate.
Întrebări frecvente despre cântărirea balanțelor
Care este diferența dintre o balanță de cântărire și o cântar?
Termenii sunt adesea folosiți interschimbabil. Din punct de vedere tehnic, o „balanță” se referă la un instrument care compară o masă necunoscută cu o masă de referință, în timp ce o „cântară” măsoară greutatea (forța datorată gravitației) direct folosind un arc sau o celulă de sarcină. În uzul modern, ambii termeni descriu instrumente care afișează o citire a masei în grame, kilograme sau tone. O cântar este întotdeauna clasificată ca o cântar, mai degrabă decât o balanță adevărată, deoarece măsoară forța gravitațională prin celulele de sarcină.
Cât de precis este un pod cântărit?
Un pod cântărit bine instalat și calibrat va atinge de obicei o precizie de plus sau minus 20 kg la o încărcătură de 100 de tone — echivalent cu 0,02% din scara completă. Instrumentele de clasa III de precizie OIML, sub care se încadrează majoritatea podurilor de cântărire comerciale, permit o eroare maximă admisă de 0,5 intervale de cântar la sarcini mici și 1,0 intervale de cântar la sarcini mari după instalare. Calibrarea regulată menține scala în aceste toleranțe.
Poate temperatura să afecteze o balanță de cântărire?
Da. Majoritatea celulelor de sarcină au a coeficient de temperatură — o mică modificare a producției pe grad Celsius de modificare a temperaturii. Pentru o celulă de sarcină industrială de înaltă calitate, aceasta poate fi de până la 0,001% din scara completă pe grad. Peste un interval de temperatură exterioară de 40 de grade (de la -10°C la 30°C), aceasta ar putea introduce o eroare de 0,04%. Podurile de cântărire premium includ celule de sarcină compensate cu temperatură și urmărire automată a zero pentru a minimiza acest efect.
Cât de des trebuie calibrată o balanță de cântărire?
Pentru balanțe industriale utilizate în tranzacții comerciale — inclusiv poduri de cântărire utilizate pentru facturarea mărfurilor — frecvența de calibrare depinde de intensitatea utilizării și de cerințele locale. Prelucrare cu cântări de mare volum peste 100 de vehicule pe zi ar trebui să aibă o verificare de calibrare cel puțin o dată la șase luni. Instalațiile cu volum redus pot fi calibrate anual. Balanțe analitice din setările de laborator trebuie calibrate înainte de fiecare utilizare cu greutăți de calibrare interne sau externe.
Care este greutatea maximă pe care o poate măsura o cântărire?
Nu există maxim teoretic. Cele mai mari balanțe de cântărire construite vreodată includ podurile de cântărire feroviare și sistemele de cântărire a navelor. Cele mai mari pod-bascule pentru camioane disponibile comercial se descurcă până la 200 de tone pentru vehiculele rutiere standard. Basculele miniere de specialitate concepute pentru camioane de transport ultra-clasă - cum ar fi Caterpillar 797F cu o greutate brută a vehiculului de 687 de tone - sunt proiectate la comandă, conform specificațiilor individuale ale locației.
Alegerea balanței de cântărire potrivite începe cu înțelegerea sarcinii dvs
O balanță de cântărire nu este doar un instrument de mărfuri, ci este un sistem de măsurare a cărui acuratețe are consecințe financiare și operaționale directe. Indiferent dacă selectați o balanță analitică pentru un laborator farmaceutic, o cântar cu platformă pentru un depozit aglomerat sau o cântar pentru o carieră sau un depozit logistic, procesul de selecție ar trebui să fie condus de capacitate, clasa de precizie, evaluările de mediu, cerințele de producție și costul total de proprietate.
Podurile de cântărire ocupă o poziție unică în familia de cântărire, deoarece sunt în același timp cele mai mari, mai durabile și cele mai importante instrumente comerciale utilizate pe scară largă. A tranzacție cu cântărire unică poate reprezenta baza de facturare pentru un transport în valoare de zeci de mii de dolari, făcând ca integritatea calibrării și întreținerea de rutină să fie angajamente nenegociabile, mai degrabă decât cele mai bune practici opționale.
Prin potrivirea instrumentului potrivit cu aplicația potrivită - și menținându-l în mod corespunzător pe toată durata de viață - operatorii din fiecare industrie pot obține acuratețea, fiabilitatea și integritatea datelor pe care le cere comerțul modern.
