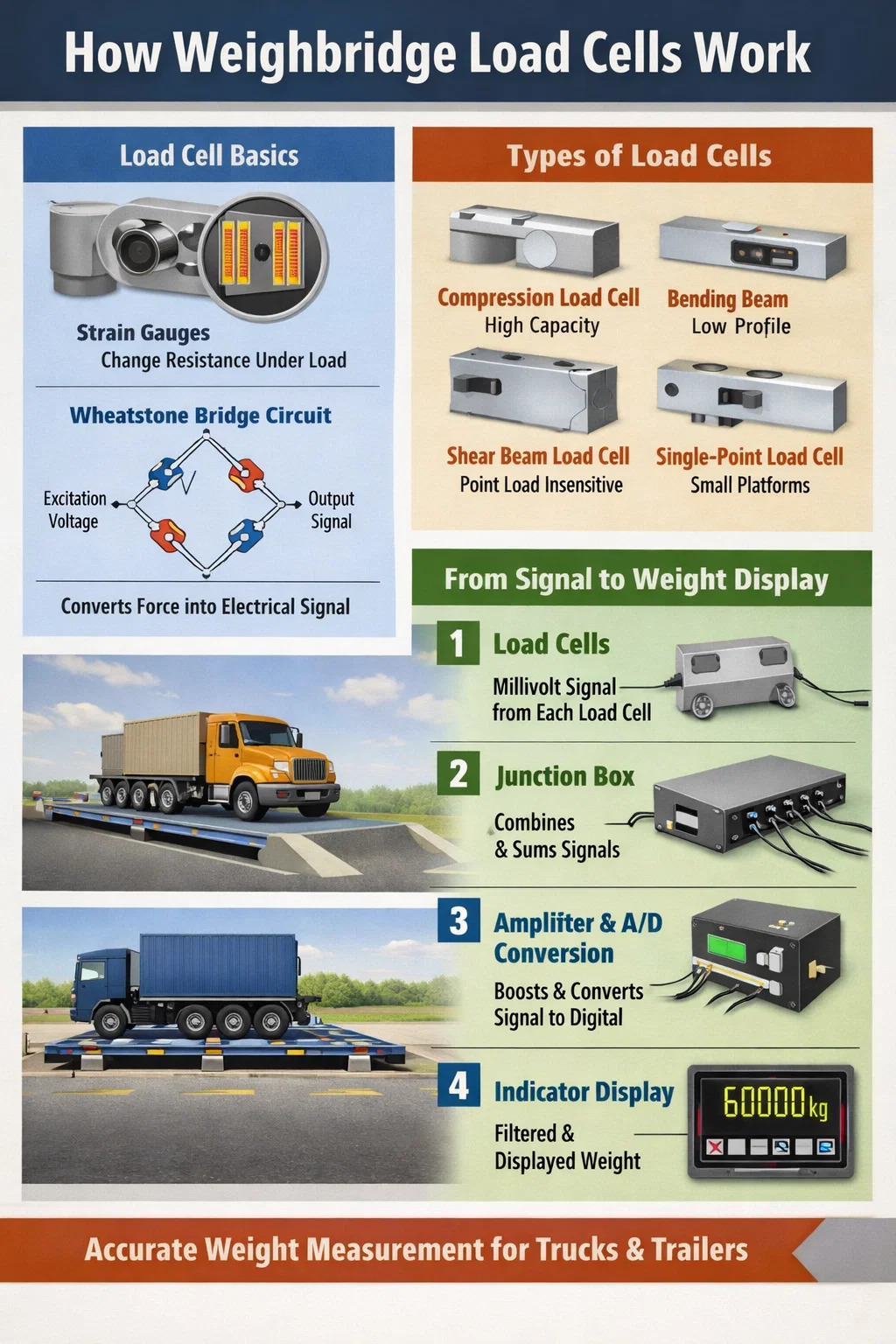

Cum funcționează celulele de sarcină: știința din spatele preciziei de cântărire

Cum funcționează o celulă de sarcină: răspunsul scurt

O celulă de sarcină transformă forța mecanică - greutatea - într-un semnal electric. În interiorul fiecărei celule de sarcină se află un element metalic care se deformează ușor sub sarcină. De acel element sunt lipite de extensometre: folii rezistive subțiri a căror rezistență electrică se modifică pe măsură ce se întind sau se comprimă. Această modificare a rezistenței produce o ieșire de tensiune măsurabilă proporțională cu forța aplicată. Într-o cântar , mai multe celule de sarcină sunt plasate sub punte, iar semnalele lor electrice combinate sunt procesate de un indicator sau cutie de joncțiune pentru a afișa o citire a greutății.

Acesta este mecanismul de bază. Orice altceva - etanșare ermetică, compensare a temperaturii, protecție la suprasarcină, ieșire digitală - este o inginerie construită în jurul acestui principiu fundamental. Înțelegerea detaliilor contează, deoarece selecția, instalarea și întreținerea celulei de sarcină determină în mod direct cât de precis și de fiabil funcționează un pod cântărit de-a lungul anilor de funcționare.

Extensometrul: Miezul fiecărei celule de sarcină

Tensometrul este elementul de detectare care face posibilă tehnologia celulelor de sarcină. Constă dintr-un model de folie metalică fină - de obicei un aliaj de nichel-crom - lipit cu adeziv pe suprafața unui corp metalic elastic, de obicei oțel aliat de calitate superioară sau oțel inoxidabil. Când corpul metalic se deformează sub greutate, folia se deformează odată cu el. Aceasta modifică rezistența electrică a foliei conform unei relații descrise de factorul de măsurare (GF).

Factorul ecartamentului pentru majoritatea tensometrelor metalice este de aproximativ 2.0 , ceea ce înseamnă că o tulpină de 0,1% produce o modificare de 0,2% a rezistenței. Pentru un tensiometru standard de 350 ohmi, aceasta se traduce printr-o schimbare a rezistenței de aproximativ 0,7 ohmi - o valoare mică care necesită o proiectare atentă a circuitului pentru a măsura cu precizie.

Circuitul podului Wheatstone

Celulele de sarcină folosesc patru tensiometre dispuse într-o configurație de punte Wheatstone. Două calibre sunt plasate în tensiune (se alungesc sub sarcină) și două în compresie (se scurtează sub sarcină). Acest aranjament oferă câteva avantaje critice:

• Semnalul de ieșire este dublat în comparație cu utilizarea unui singur indicator, îmbunătățind sensibilitatea.
• Efectele temperaturii se anulează deoarece toate cele patru instrumente experimentează același mediu termic.
• Erorile de neliniaritate sunt reduse prin aranjamentul opus al gabaritului.
• Puntea produce ieșire zero la sarcină zero (o ieșire nulă), făcând semnalul mai ușor de procesat.

O tensiune de excitație standard de 5 până la 15 volți DC este aplicat peste pod. La capacitatea nominală, puntea produce o ieșire la nivel de milivolt - de obicei 2 mV/V , adică o excitație de 10V produce 20 mV la sarcină maximă. Acest semnal este apoi amplificat și procesat.

Tipuri de celule de sarcină utilizate în podurile de cântărire

Nu toate celulele de sarcină au aceeași geometrie. Forma internă a elementului elastic determină modul în care se deformează, ceea ce influențează acuratețea, intervalul de capacitate și adecvarea pentru diferite configurații de cântărire.

Celulele de sarcină de compresie

Acestea sunt cele mai frecvente tipuri găsite în podurile de cântărire montate pe groapă și pe suprafață. Sunt proiectate pentru a suporta sarcina pe o singură axă - drept în jos - și sunt de obicei cilindrice sau în formă de clătită. Celulele de compresie utilizate la cântarele de camioane gestionează capacități de la 50 de tone până la peste 150 de tone per celulă , cu șase până la douăsprezece celule care susțin în mod obișnuit o punte de cântărire completă. Sunt robuste, ușor de instalat și gestionează destul de bine sarcinile laterale atunci când sunt echipate cu hardware de montare adecvat.

Celule de sarcină cu fascicul de îndoire

Celulele grinzilor de îndoire funcționează pe un principiu în consolă sau grinzi cu două capete. Sarcina este aplicată în unul sau două puncte de-a lungul unei grinzi fixate la celălalt capăt, determinând-o să se îndoaie. Extensometrele plasate la punctul maxim de încovoiere captează această deformare. Aceste celule sunt populare în cântare cu platformă cu profil redus și în anumite modele de pod-cântare portabile, deoarece pot fi instalate pe un profil de punte foarte puțin adânc. Ele sunt utilizate de obicei pentru capacități sub 20 de tone pe celulă .

Celule de sarcină cu fascicul de forfecare

Celulele fasciculului de forfecare măsoară efortul de forfecare mai degrabă decât încovoierea sau compresia directă. Extensometrele sunt orientate la 45 de grade față de axa fasciculului pentru a capta forța de forfecare maximă. Acest design este foarte insensibil la punctul de aplicare a sarcinii - un avantaj semnificativ în aplicațiile cu cântărire unde sarcina pe osie a unui vehicul poate să nu aterizeze într-o poziție exactă. Grinzile de forfecare oferă o precizie excelentă, de obicei atingând Clasa OIML C3 sau mai bună , și sunt utilizate pe scară largă atât în cântăritoarele portabile pe osii, cât și în instalațiile permanente de cântărire.

Celule de sarcină cu un singur punct

Celulele cu un singur punct sunt proiectate pentru a oferi citiri precise, indiferent de locul în care sarcina este plasată pe o platformă - în limite. Ele sunt utilizate în principal la cântare cu platformă mai mici și sunt rareori găsite în podurile de cântărire de camioane mari. Cu toate acestea, ele apar în unele cântărire a plăcuțelor de osie utilizate pentru verificări rapide de aplicare pe marginea drumului.

De la semnalul brut la citirea greutății: calea semnalului într-un pod de cântărire

Înțelegerea modului în care funcționează o celulă de sarcină în mod izolat este doar o parte din imagine. Într-o instalație de cântărire, mai multe celule de sarcină lucrează împreună, iar semnalele lor trec prin mai multe etape de procesare înainte ca o valoare a greutății să apară pe afișaj.

Pasul 1: Ieșire individuală pentru celule

Fiecare celulă de sarcină de sub puntea podului de cântărire produce un semnal de nivel de milivolt proporțional cu forța pe care o poartă. Deoarece încărcătura dintr-un vehicul nu este niciodată perfect centrată, celulele individuale poartă cote inegale. Un camion de 60 de tone parcat asimetric ar putea impune 12 tone pe o celulă de colț și 8 tone pe alta.

Pasul 2: Cutia de joncțiune și însumarea semnalului

Toate cablurile individuale ale celulei conduc la o cutie de joncțiune (numită și cutie de însumare). În interior, semnalele sunt combinate - fie pasiv prin rețele de însumare rezistive, fie activ prin amplificare. Cutiile de joncțiune de însumare pasivă folosesc rezistențe de reglare pentru a ajusta diferențele de sensibilitate a celulei, asigurându-se că o sarcină de 1 tonă pe orice celulă individuală produce o contribuție identică la ieșirea însumată. Această etapă de calibrare este critică: fără ea, poziția încărcăturii pe puntea podului-cântar ar influența citirea finală.

Pasul 3: Amplificare și conversie analog-digitală

Semnalul însumat în milivolti – încă foarte mic – ajunge la indicatorul de greutate. În interior, un amplificator de instrumente de precizie crește semnalul, de obicei la o gamă de 0-10 volți. Un convertor analog-digital (ADC) prelevează apoi semnalul amplificat. Indicatoare moderne de cântărire utilizate ADC-uri pe 24 de biți , care oferă peste 16 milioane de pași discreti în intervalul de măsurare. Această rezoluție este mult mai fină decât incrementul de afișare impus legal, oferind o citire stabilă și rezistentă la zgomot.

Pasul 4: Filtrare și afișare digitală

Datele brute ADC sunt zgomotoase. Încărcarea vântului, vibrațiile vehiculului și interferențele electrice provoacă fluctuații rapide. Microprocesorul indicatorului aplică algoritmi de filtrare digitală - deseori configurabile de mediere sau filtre bazate pe frecvență - pentru a extrage o valoare stabilă a greutății. Valoarea finală afișată este rotunjită la intervalul de cântar aprobat, care pentru podurile de cântărire legale pentru comerț este de obicei 20 kg pentru o cântar de 60 de tone.

Specificațiile cheie ale celulei de sarcină și ce înseamnă acestea pentru performanța podului de cântărire

La selectarea celulelor de sarcină pentru o punte de cântărire, numerele foilor de date prezic direct calitatea măsurării. Iată ce înseamnă de fapt fiecare specificație în practică.

Capacitate nominală (Emax)

Sarcina maximă pe care celula este proiectată să o măsoare cu precizie. Pentru siguranță, celulele de sarcină sunt, de asemenea, evaluate pentru o suprasarcină sigură - de obicei 150% din capacitatea nominală — și o suprasarcină finală înainte de deteriorarea permanentă, de obicei 300% . Un pod cântărit care manipulează greutățile brute de 60 de tone de vehicule susținute de șase celule are nevoie de celule evaluate pentru cel puțin 15 tone fiecare atunci când se ia în considerare distribuția sarcinii, plus o marjă de suprasarcină suficientă pentru încărcarea dinamică în timpul intrării în vehicul.

Clasa de precizie (nmax)

OIML (Organizația Internațională de Metrologie Legală) clasifică celulele de sarcină de la Clasa A (cea mai mare precizie) la Clasa D (cea mai scăzută). Celulele de sarcină cu cântărire sunt de obicei Clasa C3 sau C4 , unde numărul indică numărul maxim de intervale de verificare—3.000 sau, respectiv, 4.000. O celulă de sarcină C3 utilizată într-un pod-cântar de 60 de tone poate suporta un increment de afișare de 60.000 kg ÷ 3.000 = 20 kg, ceea ce se aliniază cu cerințele standard de cântar.

Eroare combinată

Această specificație combină erorile de neliniaritate și histerezis într-o singură valoare, de obicei exprimată ca procent din puterea nominală. Pentru o celulă de sarcină C3, eroarea combinată este de obicei ±0,023% din puterea nominală sau mai bună . Pe o celulă cu capacitate de 20 de tone care produce 2 mV/V la sarcină maximă, aceasta corespunde unei erori de mai puțin de 0,9 microvolți - o valoare extraordinar de mică care necesită o protecție atentă și practici de cablare pentru a fi păstrată prin lanțul de semnal.

Coeficienți de temperatură

Celulele de sarcină utilizate în instalațiile de cântărire exterioare se confruntă cu fluctuații substanțiale de temperatură. Doi coeficienți de temperatură contează:

• TK Zero : Modificarea ieșirii zero pe gradul de modificare a temperaturii, de obicei specificată ca mai puțin de 0,02% din puterea nominală la 10°C.
• TK Span : modificarea sensibilității pe grad, de obicei mai mică de 0,008% la 10°C pentru celulele de sarcină de calitate.

Într-un pod cântărit în aer liber care funcționează de la -10°C la 50°C — o gamă de 60 de grade — o celulă cu TK Span de 0,008%/10°C ar experimenta o schimbare a intervalului de 0,048% . Pe o scară de 60 de tone, aceasta este o deriva de 29 kg atribuită numai temperaturii. Acesta este motivul pentru care calibrarea podului de cântărire se efectuează întotdeauna la temperatura de funcționare și de ce este necesară reverificarea periodică din punct de vedere legal.

Protecție la intrare (evaluare IP)

Celulele de sarcină cu cântărire sunt instalate permanent în aer liber, adesea în medii de gropi supuse inundațiilor, noroiului și spălării sub presiune. Valoarea IP minimă acceptabilă pentru celulele de sarcină cu cântărire este IP67 (etanș la praf și rezistă la scufundarea temporară până la 1 metru). Multe instalații specifică IP68 sau IP69K , cel din urmă rating permițând jeturi de apă de înaltă presiune și temperatură înaltă—relevante pentru locurile care curăță în mod regulat puntea podului de cântărire.

Celule de sarcină analogice vs. digitale în sistemele de cântărire

Celulele de sarcină tradiționale scot un semnal analog în milivolt. În ultimele două decenii, celulele de sarcină digitale — care integrează un ADC și un microprocesor direct în interiorul corpului celulei de sarcină — au devenit din ce în ce mai frecvente în instalațiile de cântărire. Diferența este semnificativă din punct de vedere practic.

Sisteme de celule de sarcină analogice

Celulele analogice sunt mai simple, mai puțin costisitoare și compatibile cu aproape orice indicator de greutate de pe piață. Semnalele lor în milivolti sunt vulnerabile la interferența electromagnetică (EMI) pe cabluri lungi - o preocupare reală pe amplasamentele industriale mari cu mașini grele. Durata maximă practică a cablului înainte ca degradarea semnalului să devină problematică este de aproximativ 100 până la 150 de metri cu cablu ecranat standard.

Sisteme digitale cu celule de sarcină

Celulele de sarcină digitale convertesc semnalul detensometrului într-o valoare digitală în interiorul carcasei celulei și transmit datele printr-o magistrală serială - de obicei RS-485 sau magistrala CAN. Avantajele cheie includ:

• Imunitate la EMI pe cabluri lungi, cu transmisie fiabilă 500 de metri sau mai mult .
• Diagnosticare individuală a celulei — indicatorul poate identifica care celulă specifică are o problemă, mai degrabă decât să detecteze doar o defecțiune a sistemului.
• Compensarea automată a temperaturii efectuată în interiorul fiecărei celule folosind propriul senzor de temperatură.
• Tăiere și calibrare simplificate prin software, mai degrabă decât prin reglarea rezistenței.

Compensația este costul - celulele de sarcină digitale sunt considerabil mai scumpe - și blocarea furnizorului, deoarece celulele de la diferiți producători folosesc adesea protocoale de comunicare incompatibile.

Cum sunt montate celulele de sarcină într-un pod de cântare

Montarea corectă este la fel de importantă ca și calitatea celulei. O celulă de sarcină perfect specificată instalată incorect va oferi citiri inexacte și instabile. Sistemele de montare a celulelor de sarcină cu cântărire trebuie să realizeze mai multe lucruri simultan.

Transmiterea forței verticale în timp ce respingerea sarcinilor laterale

Celulele de sarcină sunt proiectate pentru a măsura forța pe o axă. Sarcinile laterale – cauzate de frânarea vehiculului, dilatarea termică a platformei sau dezalinierea platformei – introduc erori și accelerează oboseala. Ansamblurile de montare folosesc știfturi, butoane de încărcare sau baze de celule de sarcină cu autoaliniere pentru a se asigura că forțele în afara axei sunt respinse mecanic. O fixare cu pivot permite celulei să se încline ușor în orice direcție, transferând doar componenta verticală a forței aplicate elementului senzor.

Expansiunea termică adecvată

O punte din oțel de 18 metri lungime se va extinde aproximativ 10 mm între temperaturile de iarnă și de vară într-un climat temperat (folosind un coeficient de dilatare termică de aproximativ 11,7 × 10⁻⁶ /°C și un interval de temperatură de 50°C). Feroneria de montare trebuie să permită această mișcare fără a se lega. Configurațiile de montare cu capăt fix și cu capăt liber abordează acest lucru prin fixarea platformei la un capăt și permițând mișcarea restrânsă de alunecare la celălalt, împiedicând dilatarea termică să fie interpretată ca o schimbare a sarcinii.

Prevenirea ridicării

Unele modele de montare pentru celulele de sarcină folosesc șuruburi de fixare sau cleme de reținere pentru a preveni ridicarea platformei de celule în timpul încărcării decentrate. Fără reținere a ridicării, o sarcină excentrică în apropierea unui capăt al unui pod cântărit ar putea provoca ridicarea capătului opus, luând celulele de la sarcină și introducând o eroare semnificativă. Ansamblurile de tijă de verificare care limitează mișcarea în sus a punții la 2–3 mm sunt o parte standard a instalațiilor de calitate a podului-cântar.

Moduri comune de defectare a celulei de sarcină în podurile de cântărire

Celulele de sarcină sunt robuste, dar nu indestructibile. Cunoașterea modului în care eșuează ajută echipele de întreținere să identifice problemele înainte ca acestea să provoace erori semnificative de cântărire sau defecțiuni complete ale sistemului.

Intrarea de umiditate

Chiar și celulele cu clasificare IP68 pot fi compromise dacă punctele de intrare ale cablurilor sunt deteriorate, dacă conectorii cablurilor nu sunt etanșați corespunzător sau dacă corpul celulei este fisurat fizic. Umiditatea care ajunge la tensiometre cauzează coroziunea foliei, modificări ale proprietăților adezive și în cele din urmă scurgeri electrice între brațele punții. Simptomul este de obicei o deviere treptată a citirii zero și o instabilitate crescută. Verificarea rezistenței de izolație între circuitele de punte și corpul celulei (ar trebui să depășească 5.000 MΩ pe o celulă sănătoasă) este un pas standard de diagnostic.

Supraîncărcare și oboseală

O singură suprasarcină severă - de la un vehicul care lovește puntea cu viteză sau de la o macara care aterizează o sarcină grea în mod neașteptat - poate deforma plastic elementul elastic. Odată deformată, punctul zero al celulei se schimbă permanent și nu poate fi recalibrat. Oboseala se acumulează în milioane de cicluri de încărcare; Cele mai multe celule de cântărire de calitate sunt evaluate pentru 10 milioane sau mai multe cicluri la capacitatea nominală, dar șocurile și supraîncărcarea reduc dramatic durata de viață la oboseală.

Deteriorarea cablului

Cablurile celulelor de sarcină rulează în locuri expuse, sub punțile podurilor de cântărire. Deteriorarea rozătoarelor, îndoirea repetată din mișcarea punții și strivirea fizică de la resturi sunt cauze comune ale defectării cablului. Un scut deteriorat sau o întrerupere parțială a unui conductor de semnal introduce zgomot, erori de compensare sau pierderea completă a semnalului. Protecția conductelor de cablu și inspecția vizuală regulată sunt măsuri simple de prevenire care prelungesc durata de viață a sistemului.

Coroziunea feroneriei de montare

Corpurile celulelor de sarcină din oțel inoxidabil sunt rezistente la coroziune, dar hardware-ul de montaj din oțel moale din jur - baze de celule de sarcină, tije de control, șuruburi de montare - nu este. Hardware-ul corodat se poate bloca, poate preveni mișcările mici necesare în timpul expansiunii termice și poate introduce forțe laterale asupra celulei de sarcină. Un program anual de inspecție și lubrifiere pentru hardware-ul de montare este o cerință minimă de întreținere.

Calibrare: conectarea fizicii celulei de sarcină la acuratețea legală

Ieșirea unei celule de sarcină în milivolți este lipsită de sens până când este calibrată față de greutățile de referință cunoscute. Calibrarea stabilește relația matematică dintre puterea electrică și greutatea afișată, iar recalibrarea periodică confirmă că relația nu a suferit o deviere.

Calibrare deadweight

Standardul de aur pentru calibrarea podului de cântărire este încărcarea punții cu greutăți de testare certificate de masă cunoscută - de obicei Mase certificate clasa M1 sau F2 trasabil la standardele naționale. Indicatorul este ajustat astfel încât citirea afișată să se potrivească cu greutatea aplicată în mai multe puncte pe întregul interval de măsurare. Pentru un pod cântărit de 60 de tone, calibrarea implică de obicei sarcini de testare la 0, 20%, 50% și 100% din capacitatea maximă.

Calibrarea greutății de înlocuire

Transportul și manipularea unor greutăți de testare suficiente pentru o calibrare la capacitate maximă este costisitoare și solicitantă din punct de vedere logistic. Metodele de înlocuire a greutății — folosind un dispozitiv hidraulic de referință pentru celule de sarcină sau un vehicul cu greutate verificată — permit verificări de calibrare la un cost mai mic. Aceste metode sunt acceptate de multe autorități naționale de greutăți și măsurători pentru verificarea periodică între calibrări complete, cu condiția ca calibrarea inițială să fi fost efectuată cu greutăți.

Cerințe legale de verificare

Podurile de cântărire utilizate pentru comerț – facturarea clienților în funcție de greutate, verificarea conformității vehiculului sau măsurarea fiscală – trebuie verificate periodic de către un organism de inspecție autorizat. În Uniunea Europeană, Directiva privind instrumentele de cântărire neautomate (NAWI) stabilește erorile maxime admisibile (MPE) pentru podurile comerciale: ±0,5 intervale de scară la verificarea iniţială şi ±1 interval de scară în serviciu. Intervalele de verificare variază în funcție de jurisdicție, dar sunt frecvente 1 până la 2 ani .

Sfaturi practice pentru maximizarea duratei de viață a celulei de sarcină în aplicațiile cu cântărire

Celulele de sarcină dintr-un pod-cântar bine întreținut ar trebui să rămână precise pentru 10 până la 20 de ani . Atingerea acestei durate de viață necesită o atenție constantă pentru câteva domenii cheie.

• Aplicați limitele de viteză pe rampa de apropiere. Un camion de 40 de tone care lovește marginea punții la 20 km/h generează un factor de impact dinamic de 1,3 până la 1,5 sau mai mult, aplicând efectiv 52 până la 60 de tone instantaneu. Rampele de viteză sau semnele de viteză care limitează accesul la 5 km/h reduc dramatic încărcarea dinamică.
• Păstrați groapa uscată. Instalați pompe de bazin cu întrerupătoare automate cu flotor în instalațiile de pod-cântare de tip groapă. Apa stătătoare accelerează coroziunea feroneriei de montare și crește riscul pătrunderii umezelii în conectorii cablurilor.
• Inspectați conductele de cabluri trimestrial. Căutați strivirea, fisurarea sau deplasarea care expun cablurile la daune mecanice. Înlocuiți secțiunile deteriorate înainte ca defecțiunea cablului să provoace o cântărire inexactă sau o întrerupere completă a sistemului.
• Înregistrați în mod regulat citirile colțului. Majoritatea indicatoarelor moderne de cântărire pot afișa citiri individuale ale celulelor. Înregistrarea periodică a acestora creează o linie de bază; o celulă care începe să se deplaseze apare ca o citire de colț în schimbare cu mult înainte ca precizia generală a scării să fie afectată.
• Preveniți supraîncărcarea prin proiectare. Configurați indicatorul să alarmeze atunci când o sarcină se apropie de capacitatea maximă. Pentru o scară de 60 de tone, o alarmă la 58 de tone oferă operatorilor timp să oprească procesul de încărcare înainte ca celulele să fie solicitate peste capacitatea lor nominală.
• Reungeți feroneria de montaj anual. Compusul anti-gripare pe suprafețele de montare a bazei celulei de sarcină și filetele tijei de verificare previne coroziunea și asigură mișcările mici necesare pentru măsurarea precisă.

Cum este afectată acuratețea podului de cântărire de numărul și plasarea celulelor de sarcină

Numărul și amplasarea celulelor de sarcină sub o punte de cântărire afectează atât acuratețea măsurătorilor, cât și redundanța sistemului. Nu există un standard universal unic – configurațiile sunt alese în funcție de lungimea punții, tipurile de vehicule așteptate și cerințele de precizie.

În mod obișnuit, se folosește un pod cântărit standard de 18 metri cu o singură platformă 6 celule de sarcina : câte două sub fiecare dintre cele trei traverse principale. Acest lucru asigură o bună distribuție a sarcinii și o redundanță suficientă - dacă o celulă se defectează, sistemul poate detecta adesea defecțiunea printr-o citire dezechilibrată la colț, mai degrabă decât prin inexactitate catastrofală. Unele aplicații de înaltă precizie folosesc 8 celule sub patru traverse pentru o acoperire îmbunătățită.

Podurile de cântărire cu osii cu mai multe etaje – unde fiecare punte cântărește grupuri individuale de osii separat – necesită seturi de celule separate sub fiecare punte, fiecare grup de celule fiind procesat independent. S-ar putea folosi un pod-bascul cu axe cu patru etaje 16 până la 24 celule de sarcină în total, fiecare grup a fost calibrat independent pentru a se asigura că însumarea citirilor individuale ale osiilor este egală cu greutatea totală a vehiculului măsurată atunci când vehiculul este cântărit ca întreg.

Simetria plasării celulelor este importantă. Celulele plasate asimetric creează o hartă neuniformă a sensibilității pe suprafața punții: sarcinile din apropierea unui grup de celule se înregistrează cu mai multă precizie decât sarcinile poziționate la jumătatea distanței dintre celule. Practica de instalare de calitate implică verificarea sensibilității colțului unei instalații finalizate folosind o masă de referință plasată la fiecare colț și compararea citirilor. O instalație bine echilibrată arată variație mai mică de ±0,1%. peste pozițiile de colț.
